Wie kann ich den Radius meiner Duschwanne oder meines gefliesten Duschbereichs ermitteln?

Geändert am Mi, Apr 29 um 1:28 NACHMITTAGS

Um den Radius zu ermitteln, legen Sie zwei gerade Leisten an die geraden Schenkel der Rundung an. Die Leisten verlängern die waagerechte und senkrechte Seite der Rundung, bis sie sich außerhalb der Rundung in einer gedachten Ecke treffen.

Messen Sie anschließend den diagonalen Abstand von der Außenkante der Rundung bis zu dieser gedachten Ecke. Dieses Maß ist X.

Zusätzlich werden die Maße A und B benötigt:

A = Maß entlang der waagerechten Seite bis zur gedachten Ecke
B = Maß entlang der senkrechten Seite bis zur gedachten Ecke
X = diagonales Maß von der Rundung bis zur gedachten Ecke

Bei einer Duschwanne können mit den Maßen A, B und X der Radius und das passende Modell bestimmt werden. Bei einem gefliesten Boden geben Sie zusätzlich an, an welcher Position die Trennwand montiert werden soll, zum Beispiel außerhalb, innerhalb oder auf dem Gefällebruch. Diese Angaben werden zusammen mit dem Aufmaß an DUSCHOLUX weitergegeben. Die Anwendungstechnik prüft anschließend die Machbarkeit.

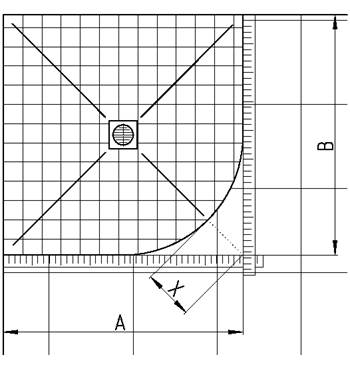

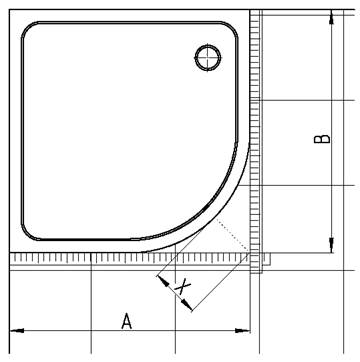

Duschwanne: Fließenboden:

Tabelle zur Duschwannenbestimmung

Schenkelmass
A	B	Mass x	Radius	Modell
800	800	186 mm	450	400
800	800	228 mm	550	420
800	800	207 mm	500	421
800	800	215 mm	520	422
800	800	201 mm	485	423
900	900	228 mm	550	500
900	900	207 mm	500	521
900	900	186 mm	450	522
900	900	215 mm	520	523
900	900	265 mm	641	529
1000	1000	246 mm	595	600
1000	1000	207 mm	500	620
1000	1000	215 mm	520	621
975	975	228 mm	550	622
983	983	246 mm	595	623
1000	1000	228 mm	550	624
800	900	207 mm	500	800
900	800	207 mm	500	801
800	1000	207 mm	500	802
1000	800	207 mm	500	803
900	1000	207 mm	500	804
1000	900	207 mm	500	805
900	750	207 mm	500	820
750	900	207 mm	500	821
